6立方、8立方、10立方、12立方、15立方.18立方.20立方水平移動分體式壓縮垃圾站

NBB180固定式垃圾壓縮設備，由壓縮頭、壓縮腔、閘門升降機構、推拉箱裝置、液壓鎖緊裝置、頂棚料斗機構、液壓系統、電器控制系統和環衛箱（可選加配移箱機構、后翻轉上料機構、側翻轉上料機構、降塵噴霧系統、高壓清洗裝置）。
該設備適用于鎮、區一級較大范圍的集中收集轉運站建設?？膳c人工板車、三輪車、自卸小勾臂垃圾車等多種機具卸料壓縮，可配置一機多箱。

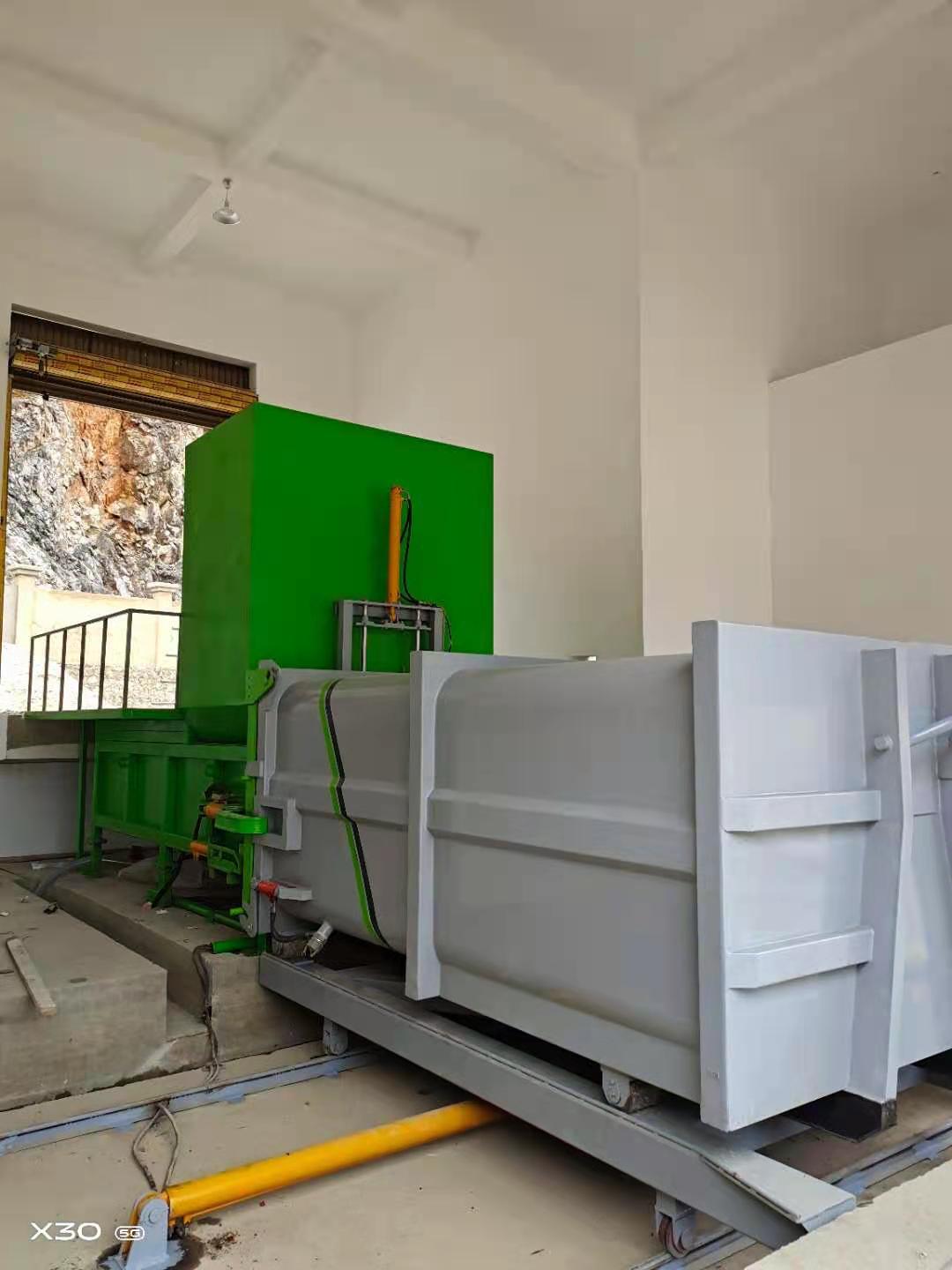

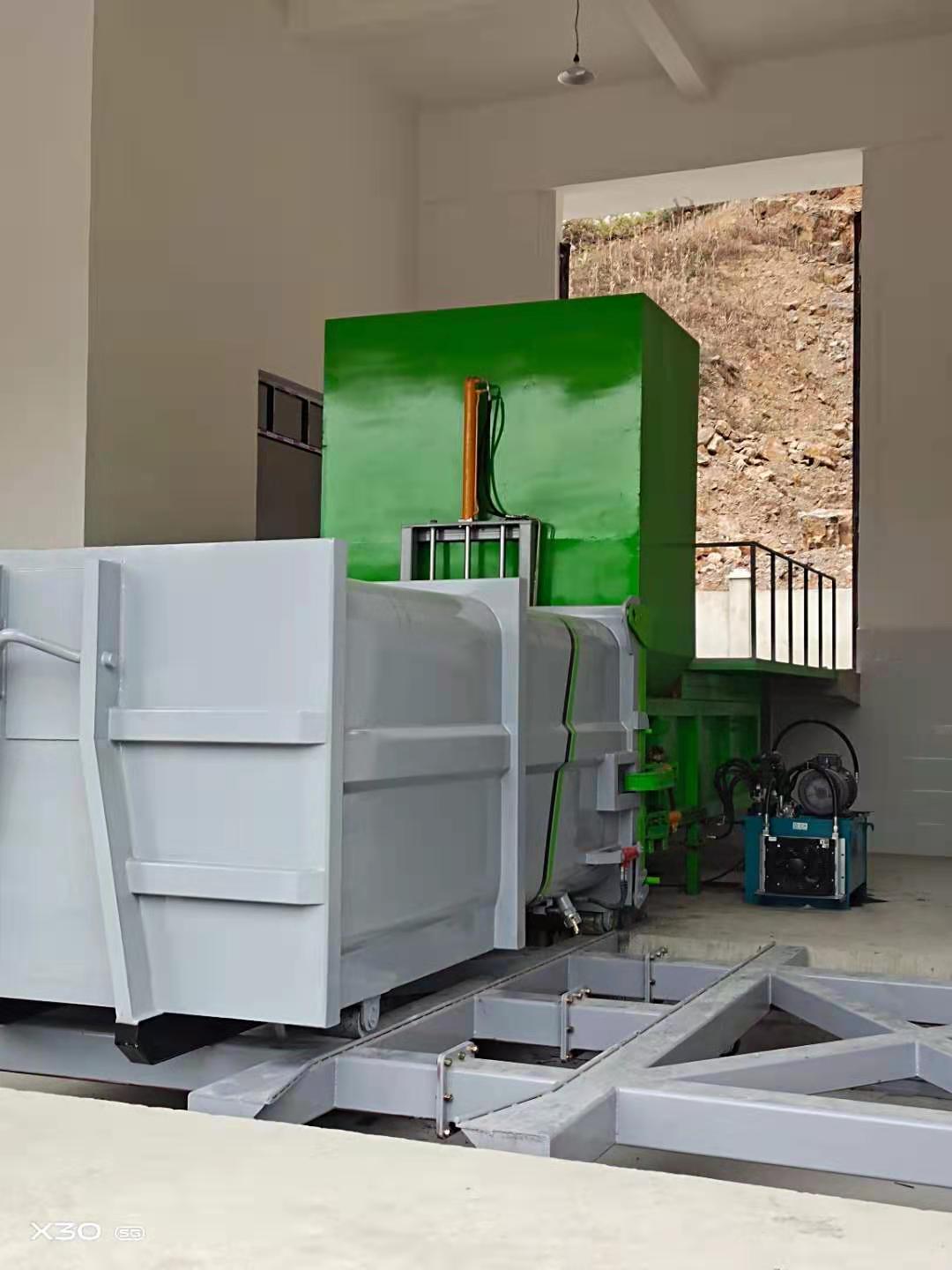

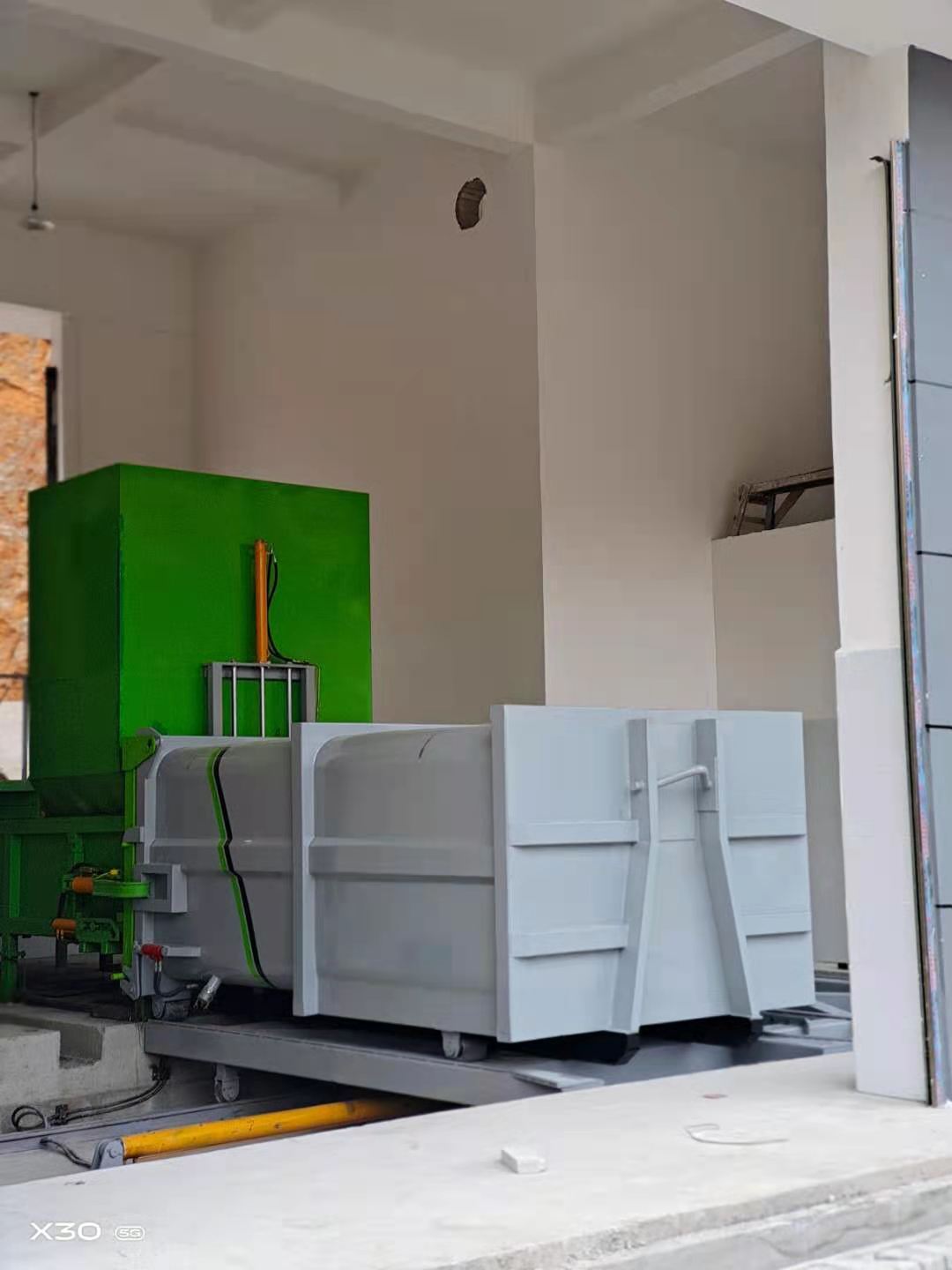

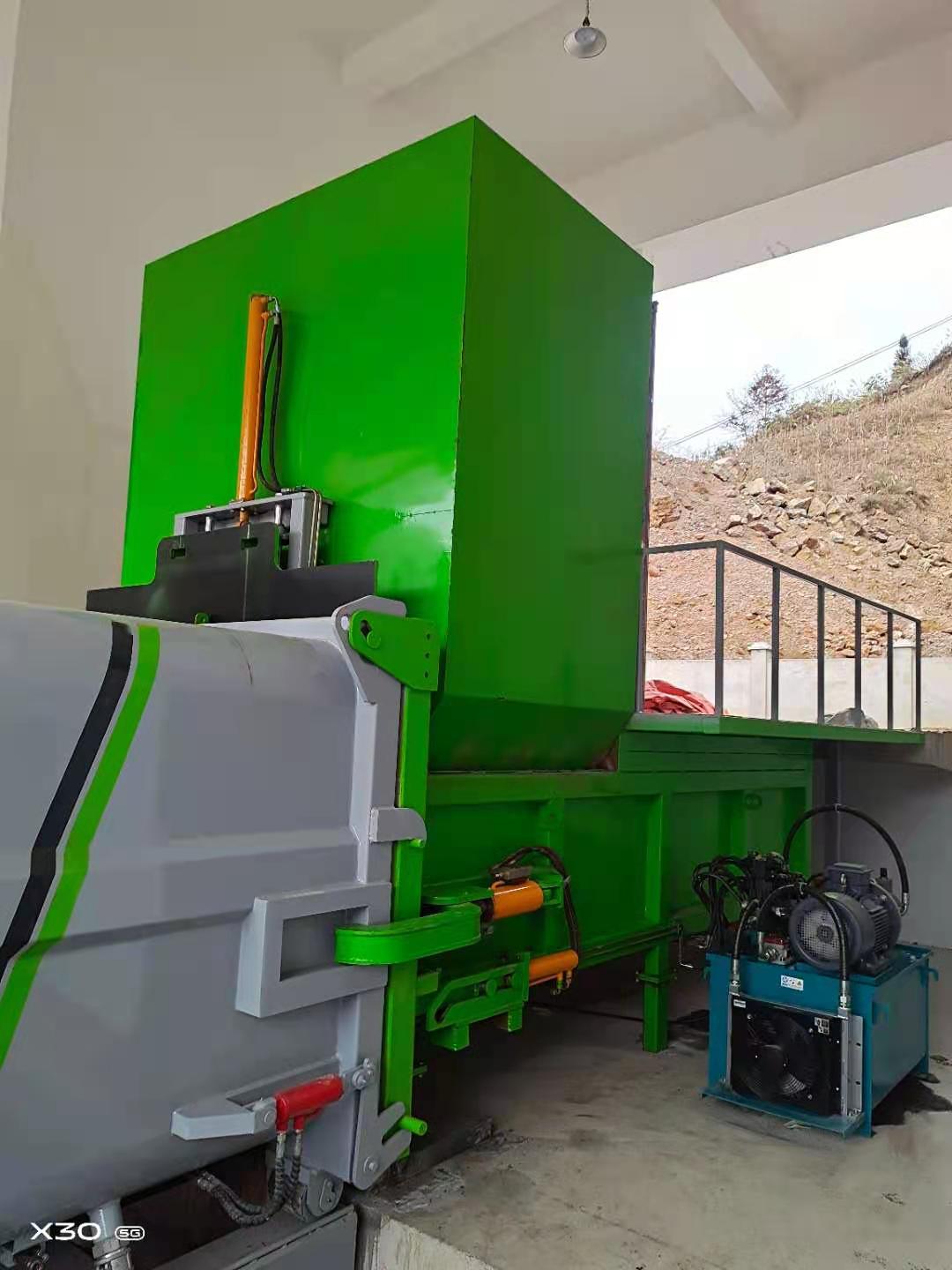

固定式垃圾壓縮設備在壓縮垃圾時，壓縮主機與環衛箱通過箱體液壓推拉機構銜接，由箱體液壓鎖緊裝置緊密的連接在一起，開關門機構將環衛箱后門內置中門打開，壓縮頭固定在壓縮腔內，由壓縮頭的水平運動向環衛箱內壓入垃圾，環衛箱內的垃圾壓滿后先由開關門機構將環衛箱后門內置中門關閉箱體液壓鎖緊裝置松開，箱體液壓推拉機構將壓縮主機與環衛箱分離，再由勾臂車轉運至填埋場或垃圾發電站進行處理。具有較好的環境效益，環衛箱**密封，隔絕臭味、污水等污染，防止蚊蠅、病菌滋生，可手動/全自動操作，環衛工人不需直接接觸垃圾，管理方便且外形美觀，工作效率高，占地面積小，建設及維護費用低。

二.設備特點：
1、采用水平方式壓縮裝載垃圾，設備簡單、可靠性高。
2、垃圾壓裝、轉運全過程封閉處理，垃圾箱與壓縮機對接口采用硅膠雙唇密封膠條密封，有效杜絕垃圾運輸箱在運輸過程中污液溢流現象。
3、全自動化操作，工作效率高。垃圾壓縮循環作業采用PLC程序自動控制，設備具有多處自鎖功能和箱滿報警功能，安全性好；
4、壓縮頭、壓縮腔及環衛箱等關鍵部件均采使用Q345B低合金高強板，設備表面采用噴淋除銹，噴涂防銹底漆，多重工藝確保設備使用壽命；
5、液壓動力單元內置模塊式設計，管路、線路排布整齊，整機外形流暢、美觀，液壓系統工作壓力高，設備具手動壓縮/自動壓縮功能，減少垃圾壓縮次數次數，壓縮力可達40T壓力，明顯達到減容效果，可直接降低清運費用；
6、推鏟在壓縮腔內為無導軌、小間隙、水平式運動、防后落蓋板等多種措施，保證設備運行平穩，減少了推頭與機箱的磨損，且能防止將垃圾帶入壓縮腔后部，減少清潔工作；
7、在此基礎上并可選配移箱機構、后翻轉上料機構、側翻轉上料機構、降塵噴霧系統、高壓清洗裝置，達到適應各種場合安裝操作、上料多元化方便各類垃圾收集方式往壓縮腔內傾倒垃圾，降塵噴霧系統及高壓清洗裝置有效改善場地工作環境。

三.設備技術參數


四.設備構造

標準方案采用：一機二箱工作模式（亦可根據客戶需求定制方案）

固定式垃圾壓縮設備主要構造及說明

壓縮設備主機主要構造及說明

環衛箱主要構造及說明

五.關鍵零部件材料：

5.1 推鏟：
推鏟在壓縮腔內為無導軌、小間隙、水平式運動，關鍵部位采用高強度、耐磨、耐腐蝕鋼板Q345B，推鏟底板厚度12mm，前板厚度12mm，進入箱體長度300-500mm，保證關門時閘門下降快于垃圾反彈。

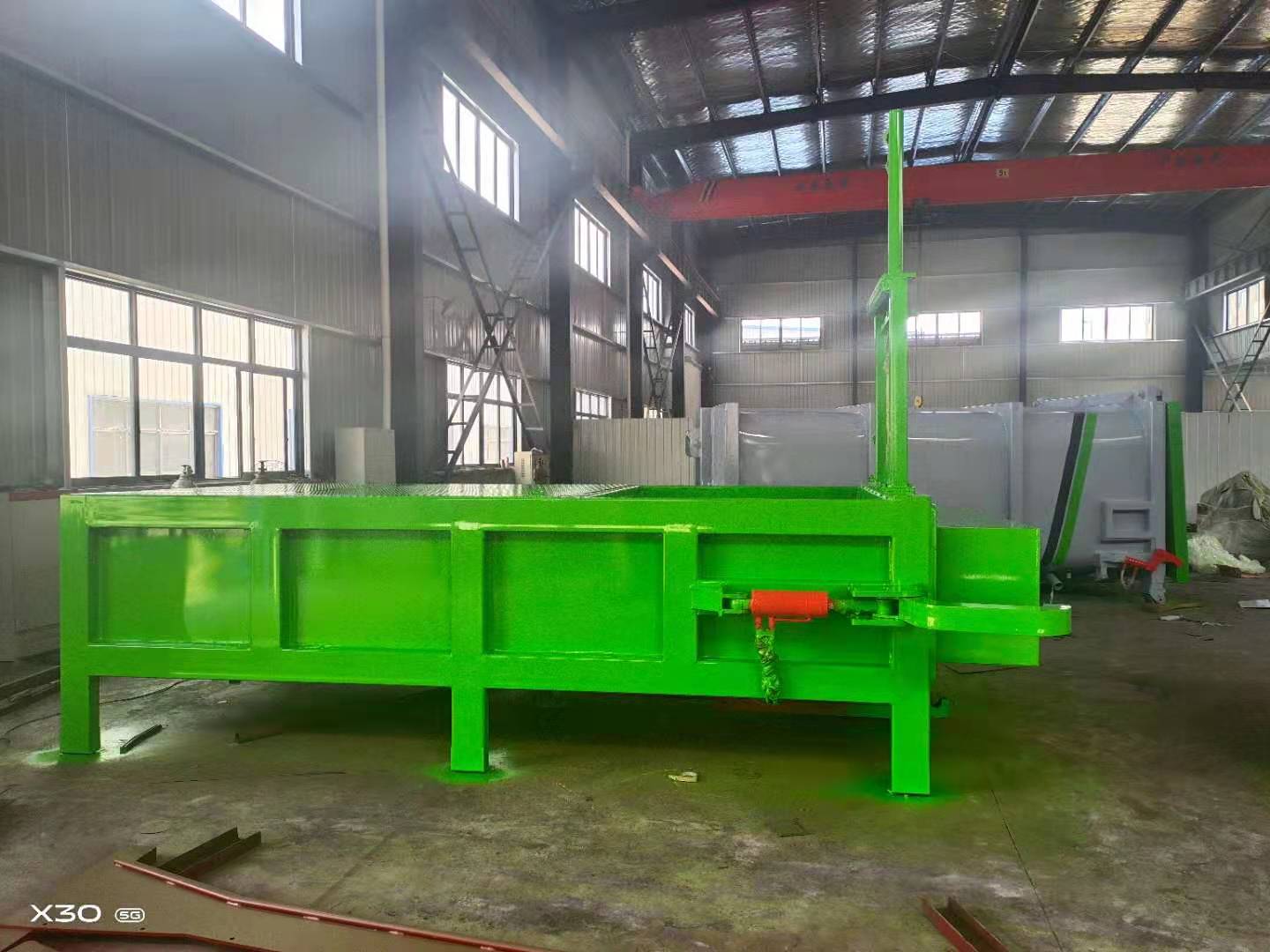

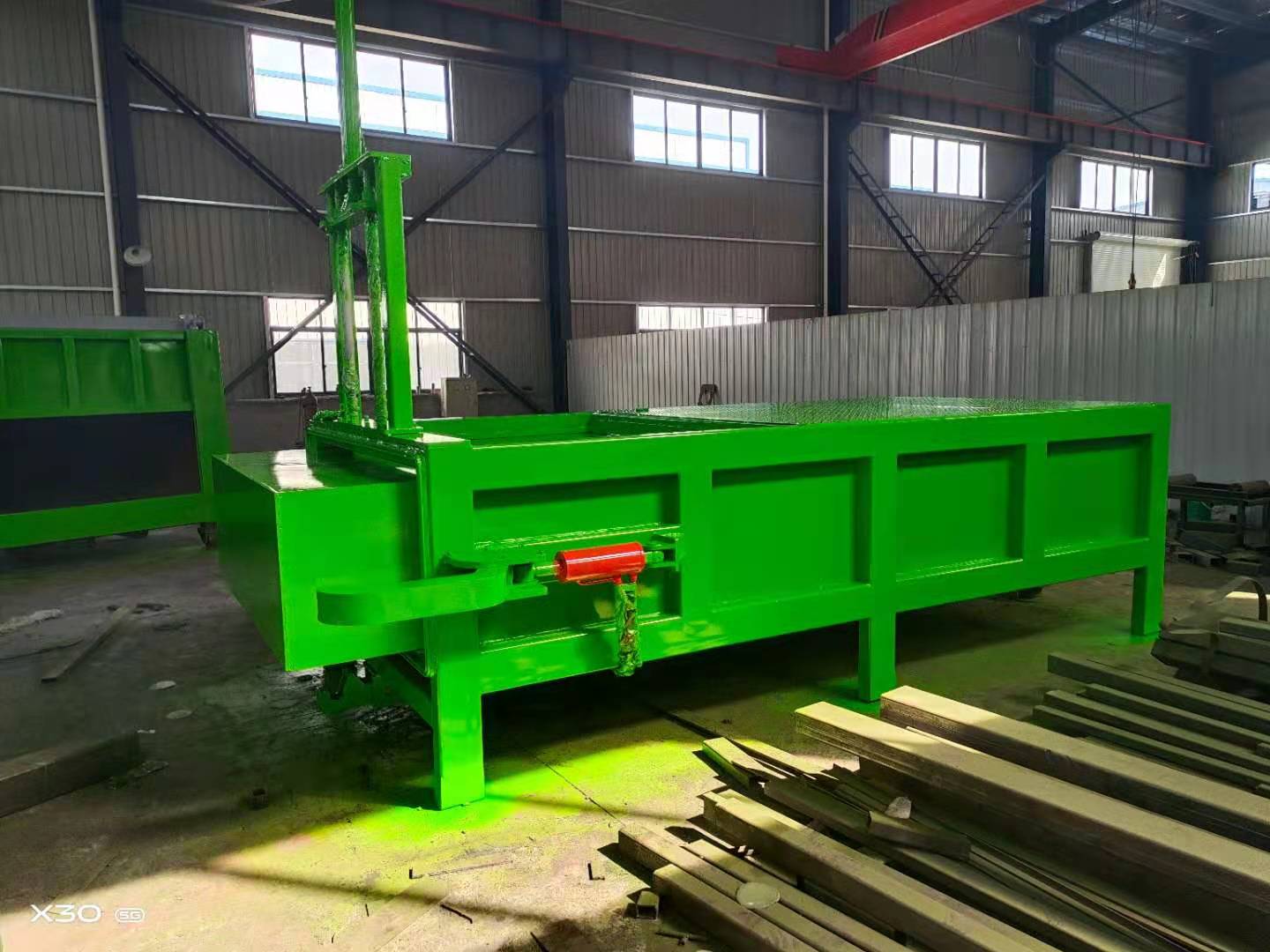

5.2 壓縮主機：
壓縮主機關鍵零部件采用低合金高強板Q345B，主機底板厚度10mm，側板厚度8mm。

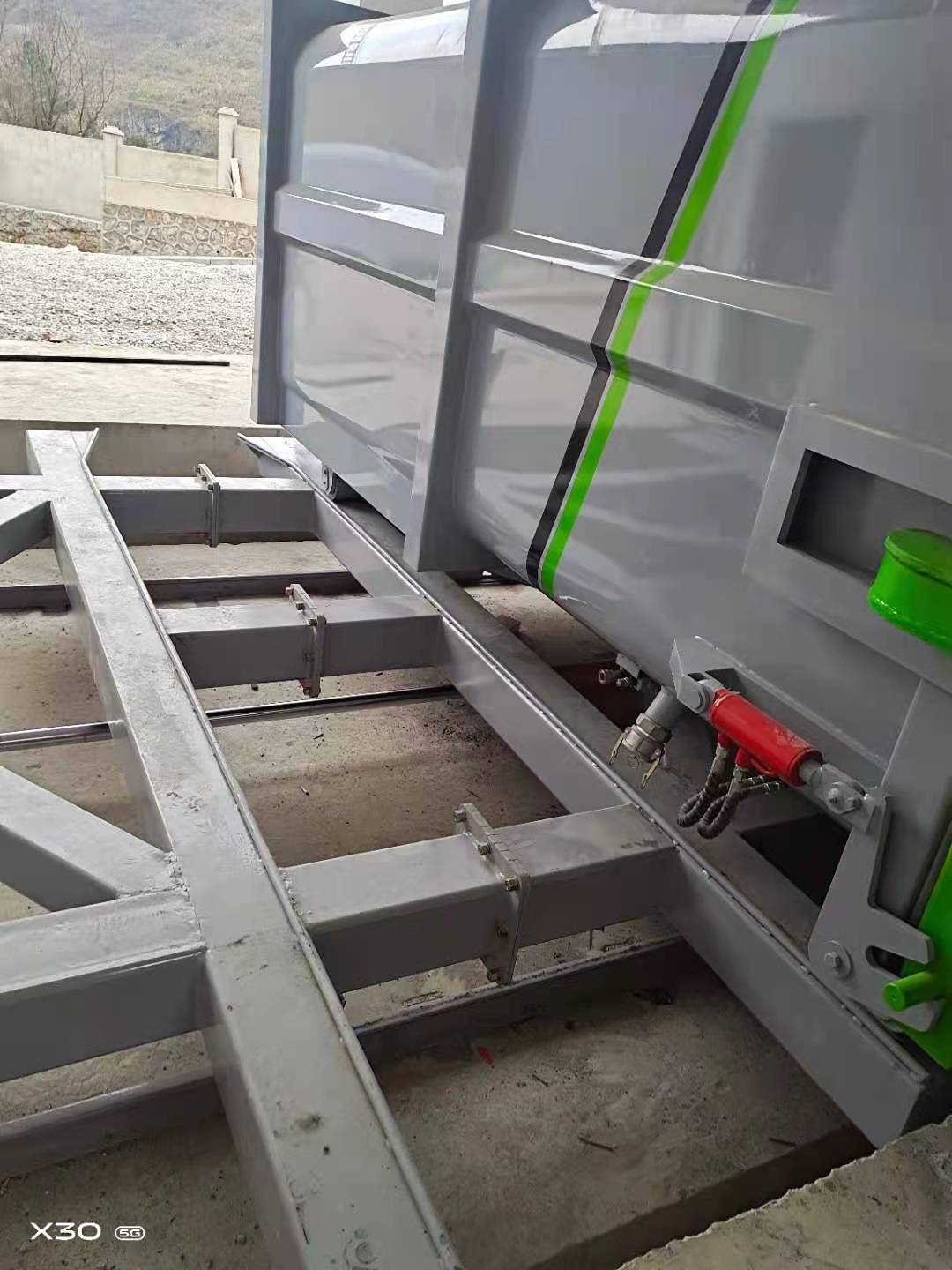

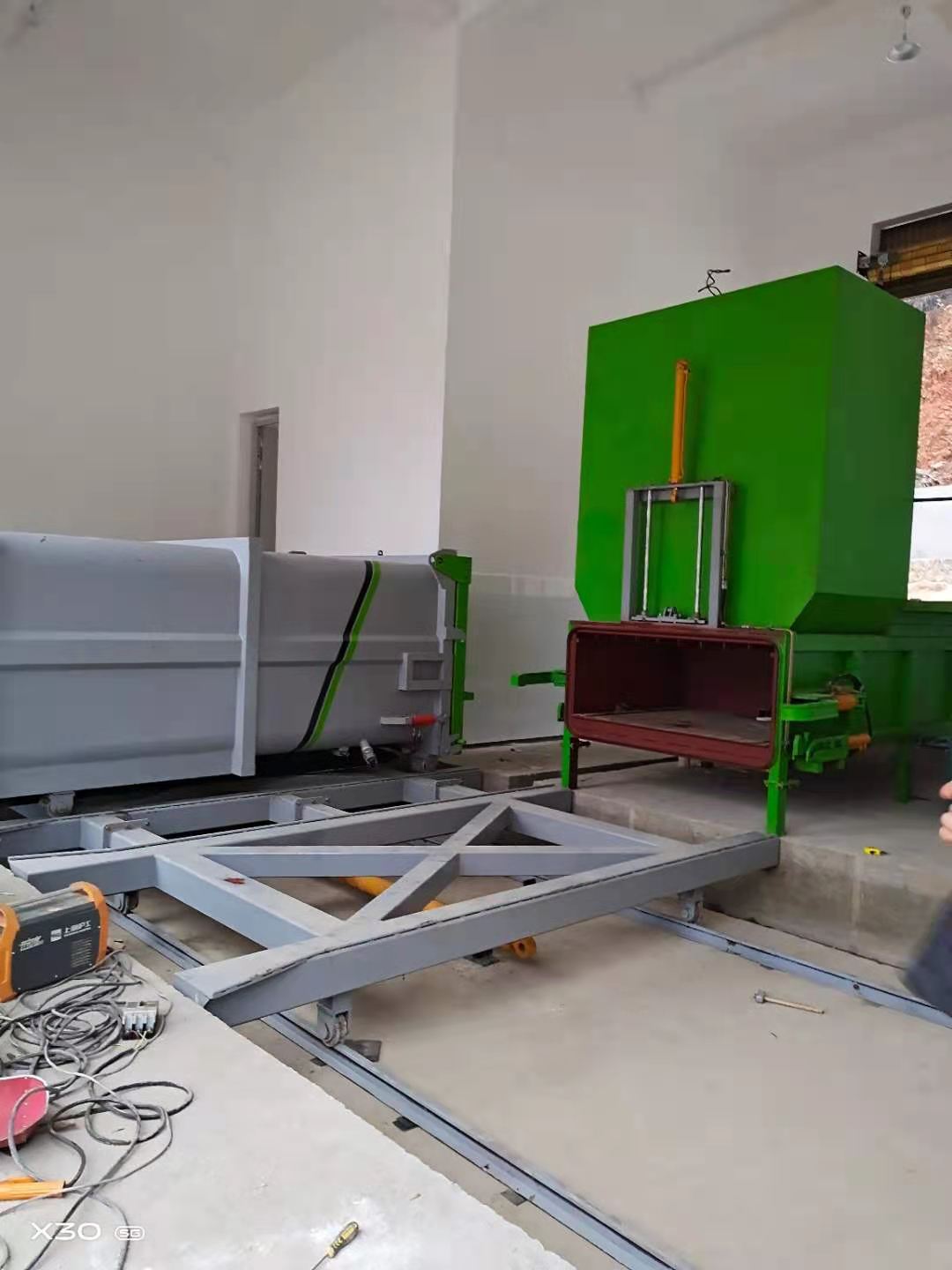

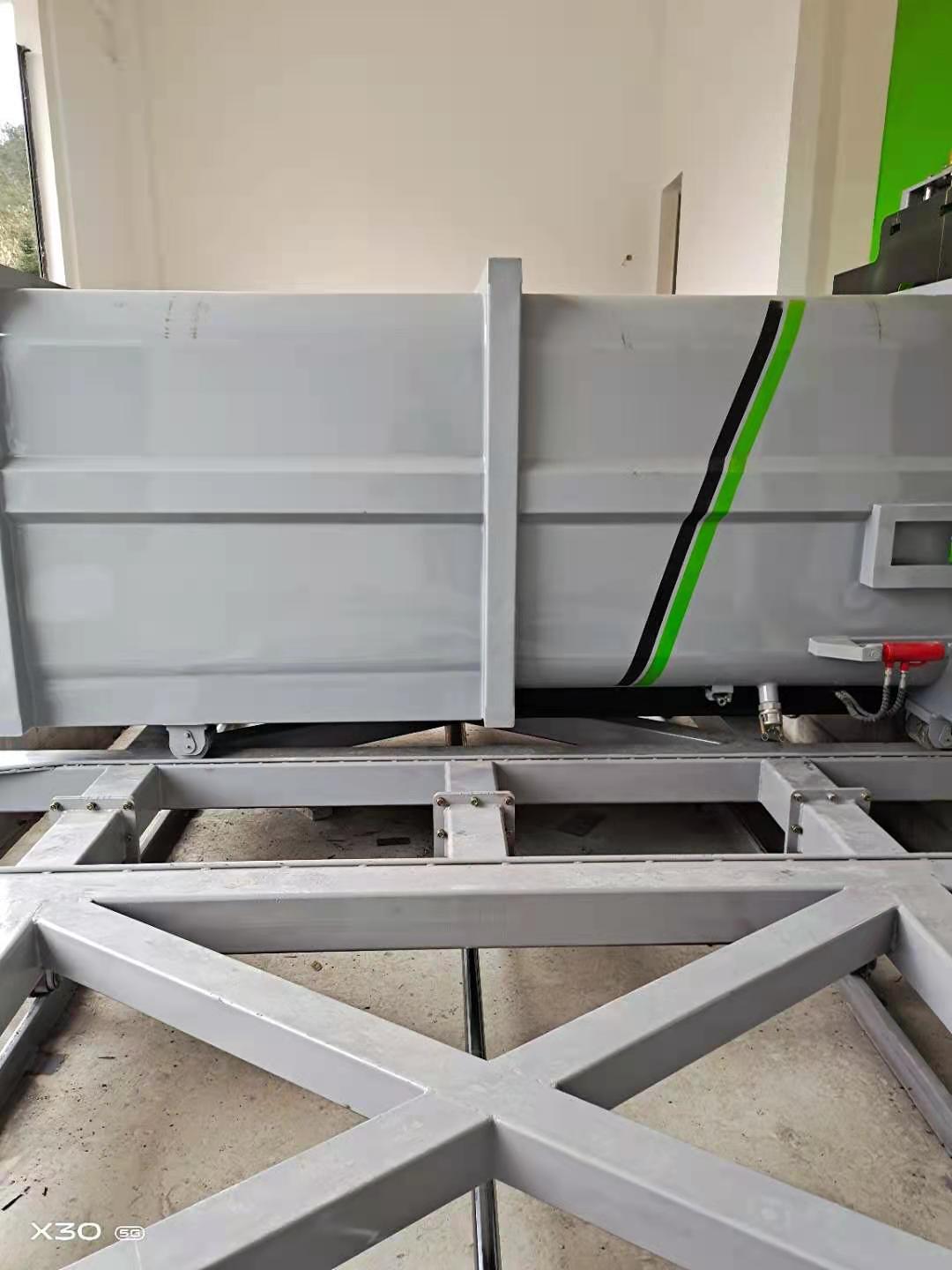

5.3 移箱機構：
由環衛箱導軌、移箱導軌等組成，環衛箱導軌主體采用厚度10mm的Q345B低合金高強板，可選用高強度、耐磨、耐腐蝕鋼板BS700MC。

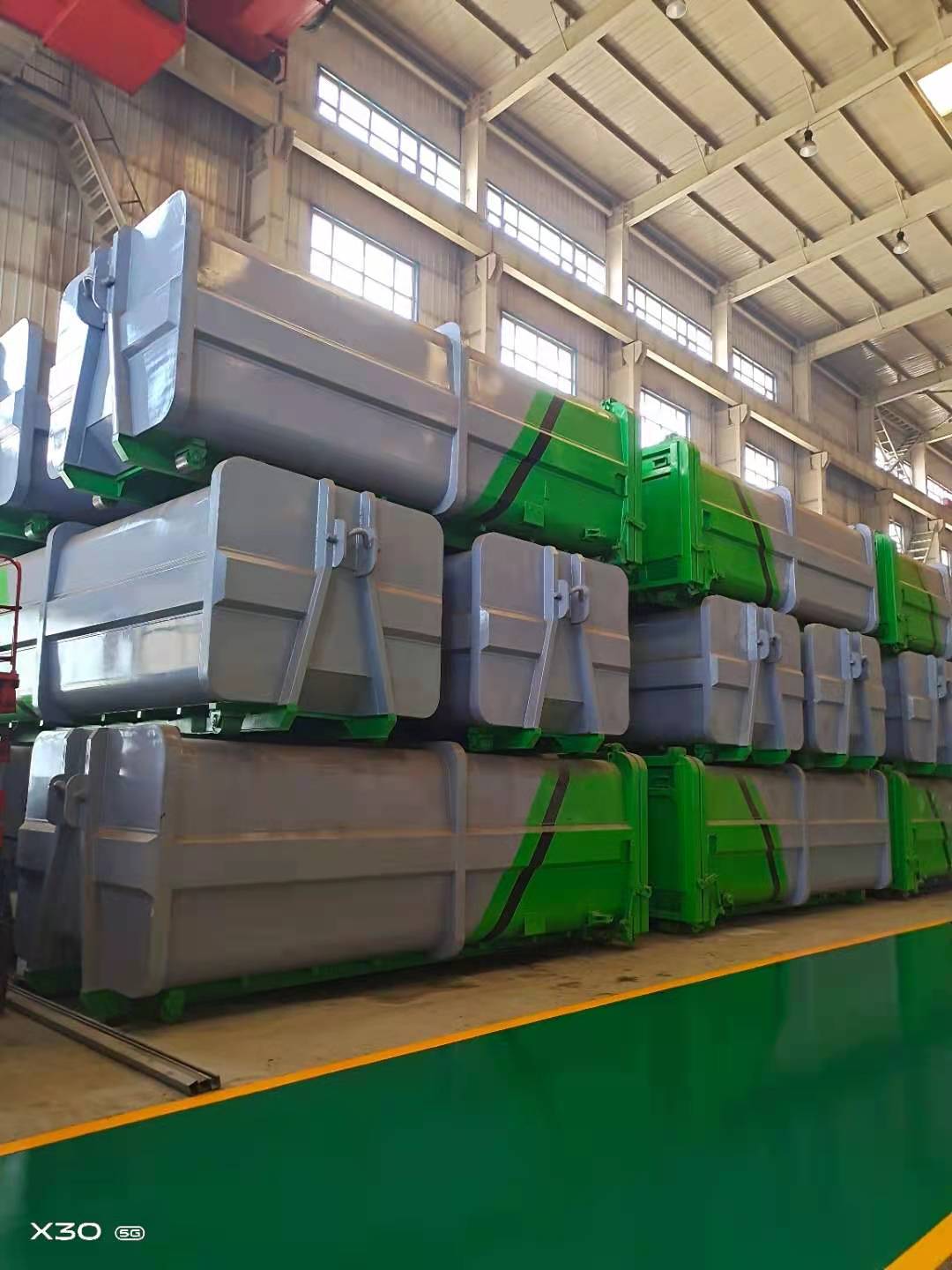

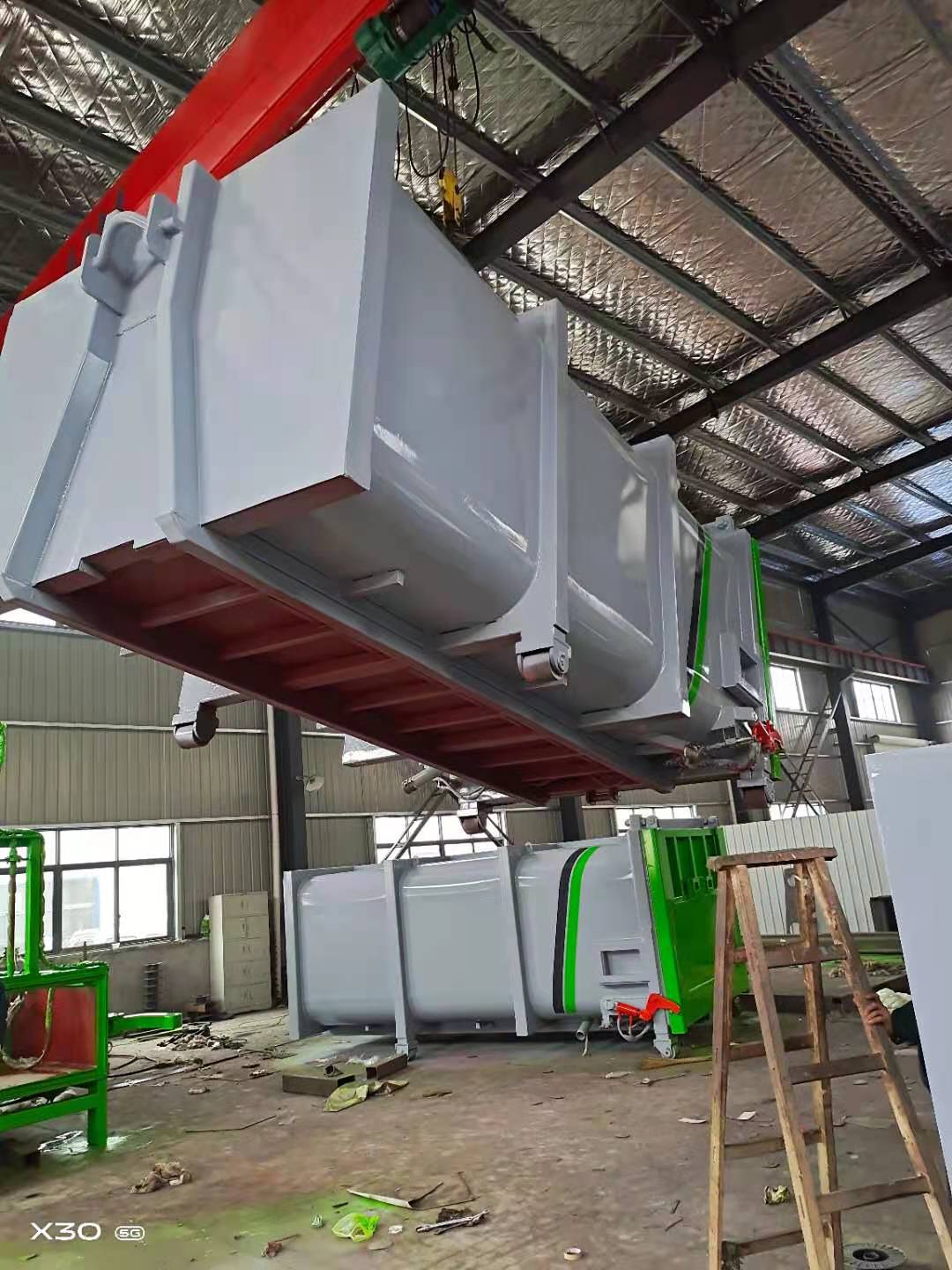

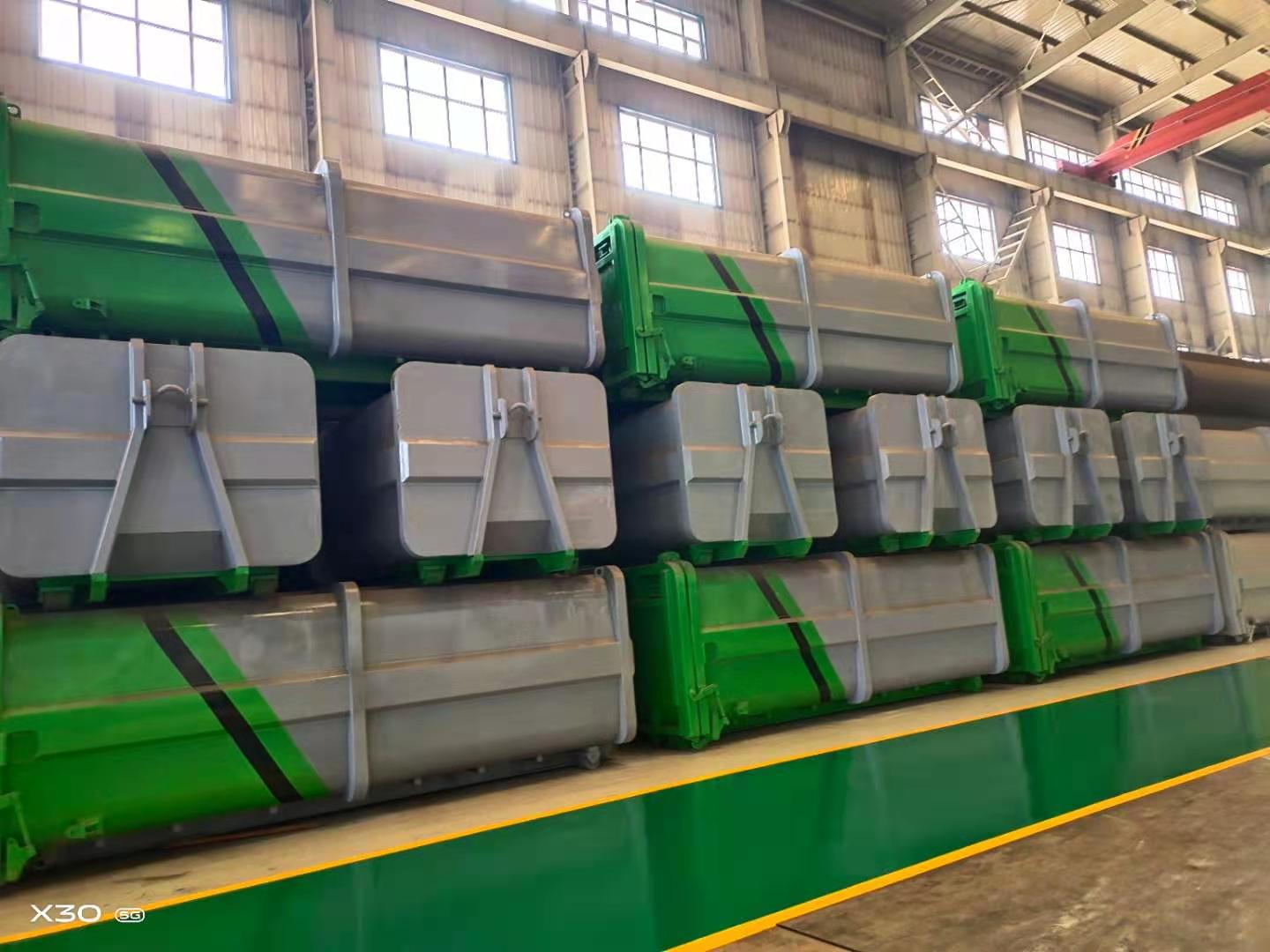

5.4 環衛箱：

環衛箱側邊板為整版制作，無外漏加強筋；側圍板、底板及漏水板材料為低合金高強板Q345B，厚度6mm；可選用高強度、耐磨、耐腐蝕鋼板BS700MC；
箱體采用高密度噴丸除銹工藝、噴涂防銹底漆，并采用汽車面漆，多重防腐蝕措施保證箱體經久耐用；
箱體整體造型為倒錐體，倒料口大于壓縮口，保證垃圾可以依靠自重順利傾倒出箱；
箱體前部設有清洗裝置，后部設有排污口，均采用消防接頭密封。

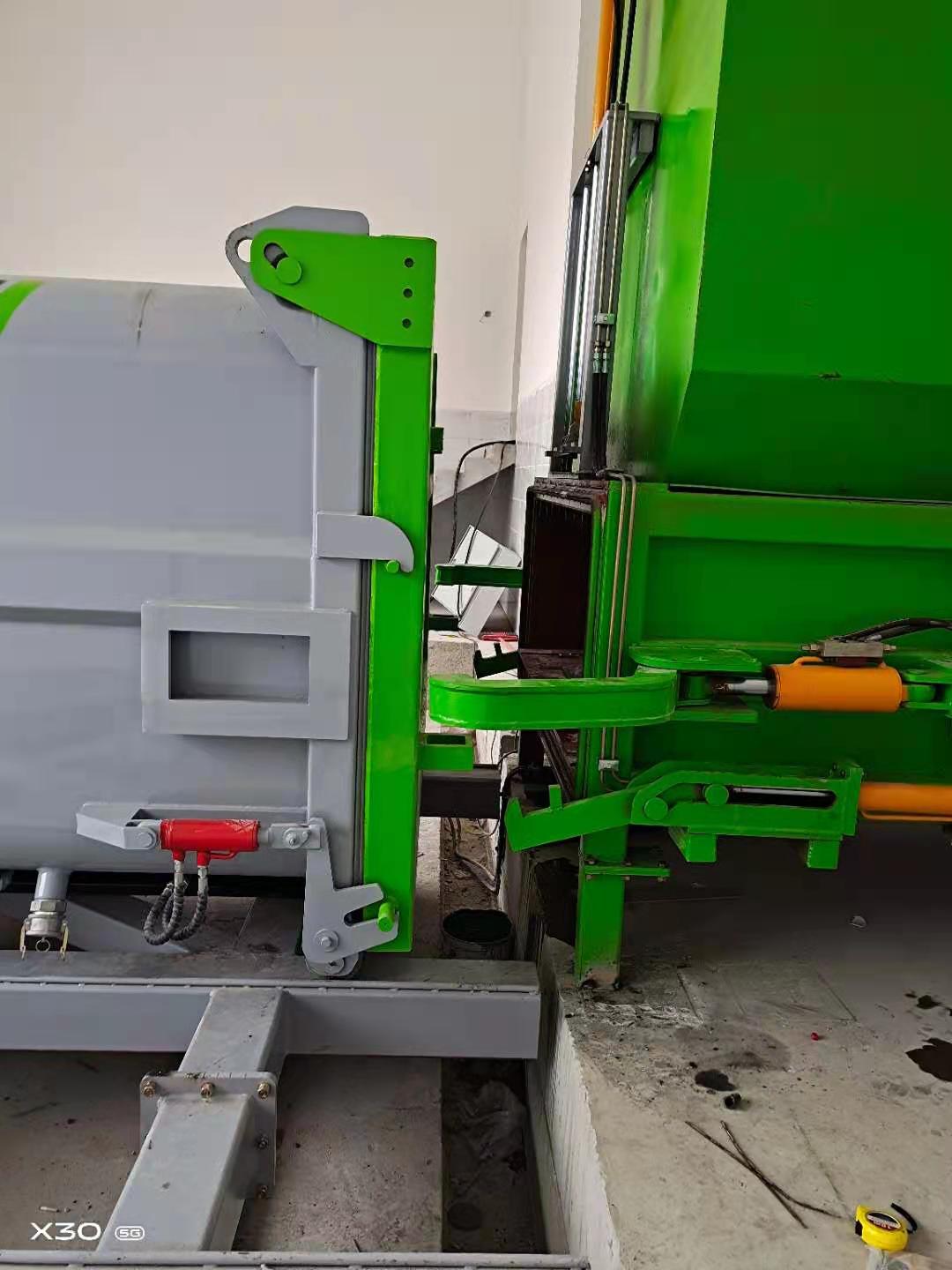

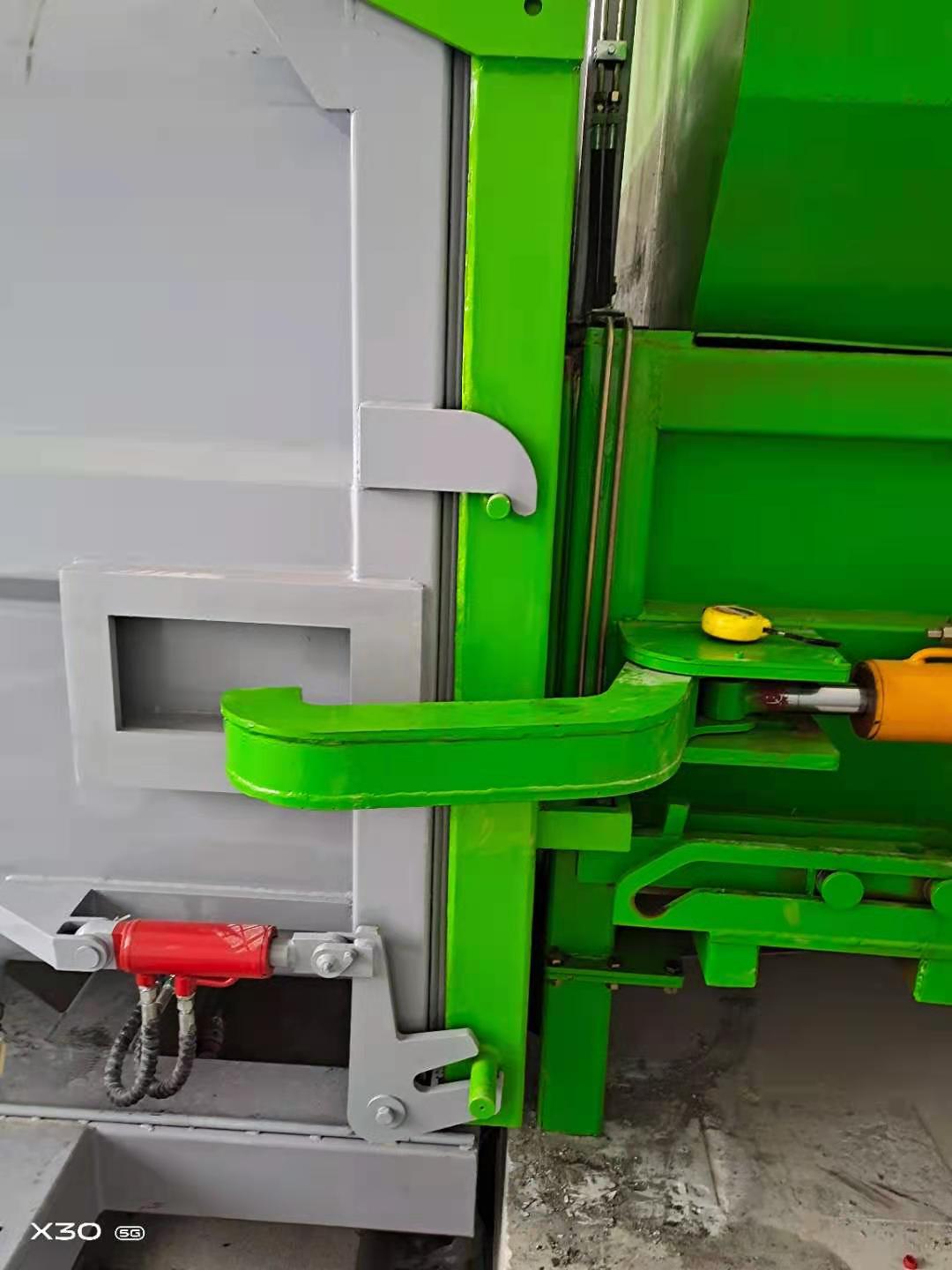

后門鎖緊采用從車箱可卸式垃圾車取力的液壓鎖緊裝置鎖緊，可在駕駛室內進行開門、傾倒、鎖門等所有作業；
環衛箱裝箱的拖箱裝置符合1570mm的鉤臂車配套標準，底梁符合1060mm的拉臂車裝載標準；（鉤臂車與箱體對接尺寸符合國家通用標準，滿足市場通用）
后門與后門框之間裝有雙唇結構密封膠條，膠條采用耐腐蝕、耐磨材料制作，確保垃圾集裝箱的封閉，防止二次污染；
五征垃圾周轉箱采用獨特的專利技術，對周轉箱進行了革命性創新，徹底杜絕了垃圾轉運過程中的污液溢流問題，實現了不讓一滴污水流出的設計目標，徹底杜絕二次污染，成為行業技術首創。

5.5電控系統：

采用程序化和集成化設計，設備運行均由PLC控制器控制，自動化程度高，具有多處自鎖功能和滿箱報警功能。保證連續、安全的工作狀態。
15寸彩色顯示屏，操作簡便，反應快，節省空間，能實時顯示各種作業工況。

5-6 液壓系統：
液壓系統集成化設計，減少了系統的零部件數量，提高了系統可靠性。
液壓油缸采用國內知名品牌無錫億恒，油缸密封件均采用美國派克進口件。
